⚡ نکته‌های کلیدی (اگر عجله دارید)
- لوله گرمایش از کف: پنجلایه (با لایه آلومینیوم) یا PPR اکسیژن‌بند — تک‌لایه معمولی ممنوع
- فاصله لوله‌ها: معمولاً ۱۵ تا ۲۰ سانتیمتر؛ طول هر لوپ حداکثر ۸۰ تا ۹۰ متر
- دمای آب: رفت ۴۰ تا ۴۵ درجه (حداکثر ۵۵) — پایینتر از شوفاژ
- تست فشار: ۱/۵ برابر فشار طراحی برای ۳۰ دقیقه، سپس حفظ حدود ۶ تا ۸ بار به مدت ۲۴ ساعت و در زمان بتنریزی
- راه‌اندازی تدریجی: دما هر روز ۵ درجه بالا برود، نه یک‌دفعه
فهرست مطالب
گرمایش از کف چیست و چرا محبوب شده؟
گرمایش از کف، یک سیستم گرمایشی آبی است که در آن لوپ‌های لوله روی تخته‌عایق کف قرار می‌گیرند و با عبور آب گرم، حرارت را از کف اتاق به فضا می‌دهند. مزایای آن نسبت به رادیاتور: دمای یکنواخت در کل اتاق، حذف رادیاتور و آزاد شدن فضای دیوار، مصرف انرژی کمتر (بهخاطر دمای کاری پایینتر) و راحتی گرمایی بالاتر. به همین‌دلیل پروژه‌های زیادی در تهران با گرمایش از کف اجرا میشوند.
لوله: مهم‌ترین انتخاب کل سیستم
لوپ‌های گرمایش از کف تحت فشار و با دمای آب معمولاً ۳۵ تا ۴۵ درجه کار می‌کنند. دو نوع لوله برای این کاربرد استفاده می‌شود:
- لوله پنجلایه (با لایه آلومینیوم): اکسیژن‌بندی کامل، انبساط حرارتی کم، خم‌پذیری آسان — رایج‌ترین انتخاب بازار ایران
- لوله PPR با لایه اکسیژن‌بند (EVOH): گزینه دوم در برخی پروژه‌ها
دمای آب: چرا پایینتر از شوفاژ است؟
بر خلاف سیستم رادیاتوری که با آب ۶۰ تا ۸۰ درجه کار میکند، گرمایش از کف با دمای پایین کار میکند:
| مورد | مقدار پیشنهادی |
|---|---|
| دمای آب رفت (از دیگ/پکیج) | ۴۰ تا ۴۵ درجه |
| دمای آب برگشت | ۲۵ تا ۳۵ درجه |
| حداکثر دمای مجاز آب | ۵۵ درجه (جلوگیری از داغ‌شدن بیش از حد کف) |
| دمای مناسب اتاق در زمستان | ۲۱ تا ۲۴ درجه |
کار با دمای پایین، بازده دیگ‌های گازی و پکیج را بالا می‌برد (اختلاف دمای رفت و برگشت کم است) و هزینه سالانه گرمایش را کاهش می‌دهد.
فاصله و چیدمان لوله
- فاصله لوله‌ها: معمولاً ۱۵ تا ۲۰ سانتیمتر (محدوده متداول ۱۰ تا ۳۰؛ مقدار دقیق را مهندس پروژه بر اساس بار حرارتی اتاق و نوع کفپوش محاسبه میکند)
- لوپها باید با گیره یا سیم به تخته‌عایق محکم شوند؛ لوپ رها، زیر بتن جابه‌جا می‌شود
- طول هر لوپ: حداکثر ۸۰ تا ۹۰ متر — برای مساحت‌های بزرگ‌تر، لوپ اضافه کنید
- لوپها را از روی چاه‌های دسترسی، تقسیم‌بندی‌های بارساز و محل‌های فشارمکانیکی رد نکنید (یا تقویت کنید)
- ورود و خروجی هر لوپ را نزدیک کلکتور نگه دارید تا طول مسیر اضافه کم شود
کلکتور: مغز سیستم
کلکتور (مانیفولد) آب گرم را بین لوپ‌های هر اتاق تقسیم و میزان آب هر اتاق را تنظیم میکند. هر لوپ یک شیر و ترجیحاً فلو‌متر دارد تا دمای هر اتاق جداگانه قابل تنظیم باشد.
- کلکتور را در محلی قابل‌دسترسی و کم‌دما (زمین‌زیرزمین، موتورخانه) نصب کنید
- میزان عبور آب لوپها را با یکدیگر تنظیم (بالانس) کنید؛ اتاق داغ‌تر یعنی شیر لوپ آن پربازتر
- اگر دمای آب دیگ/پکیج بالاتر از دمای لازم گرمایش از کف است، از شیر سه‌راهی (میکسینگ) استفاده کنید

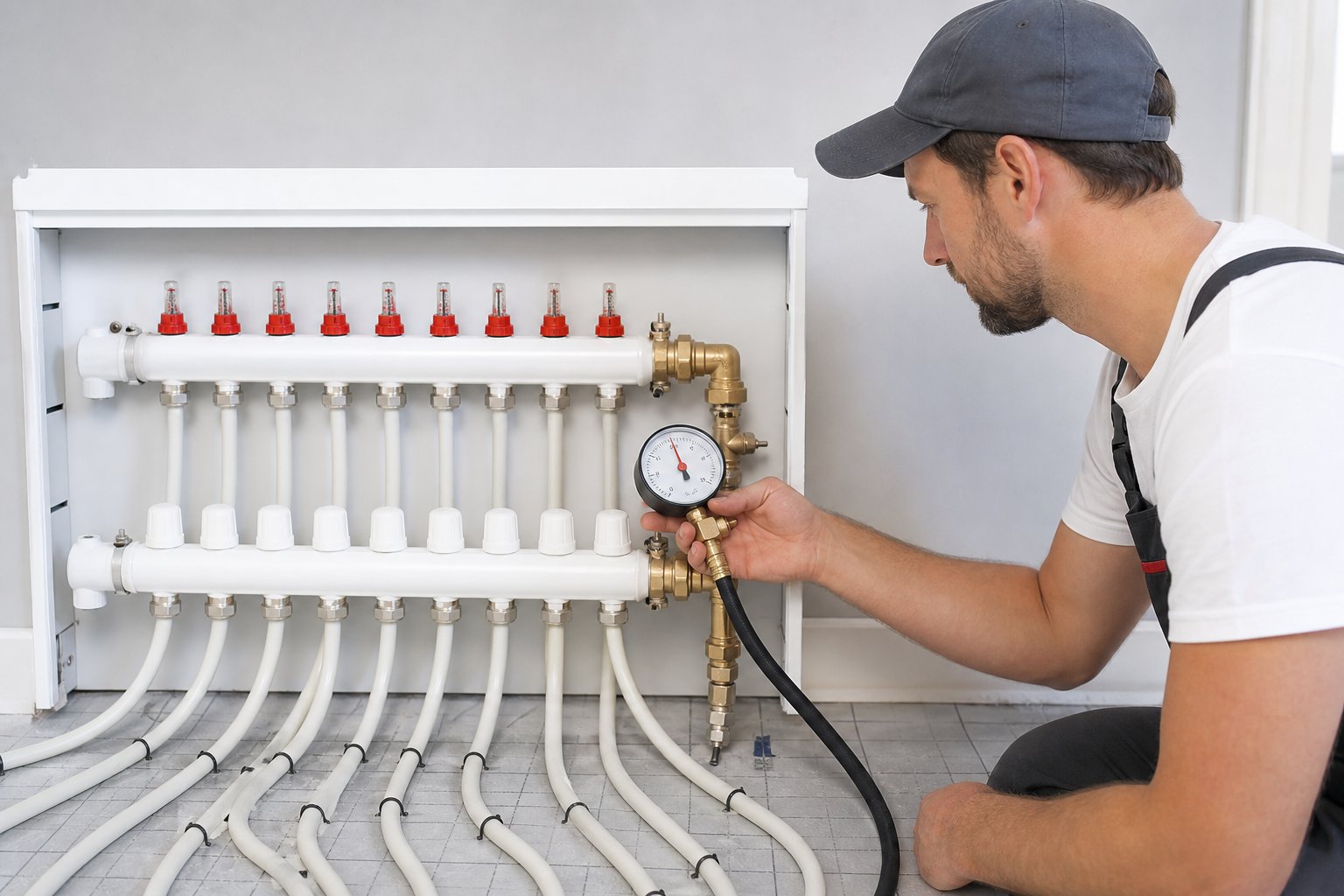

تست فشار: مهم‌ترین مرحله قبل از بتنریزی
پس از چیدن لوپها و قبل از بتنریزی، سیستم را تست فشار می‌گیرند:
- شیرهای اصلی کلکتور بسته شود و سیستم با آب پر و هواگیری شود
- فشار تا ۱/۵ برابر فشار طراحی (معمولاً ۱۰ تا ۱۵ بار) بالا برود و ۳۰ دقیقه نگه دارید؛ افت باید ناچیز باشد
- فشار را به حدود ۶ تا ۸ بار کاهش دهید و تا ۲۴ ساعت و در طول بتنریزی حفظ کنید
- اگر در این مدت افت فشار محسوس نباشد (بیش از ۰/۲ بار نباشد)، سیستم سالم است
- تست را با عکس گیج فشار مستند کنید
راه‌اندازی: تدریجی، نه یک‌دفعه
- بعد از خشک‌شدن کامل بتن (معمولاً چند هفته)، سیستم را راه‌اندازی کنید
- دمای آب را از حدود ۲۰ تا ۲۵ درجه شروع کنید تا بتن و لوله شوک حرارتی نبینند
- هر روز فقط حدود ۵ درجه دمای آب را بالا ببرید تا به دمای کاری برسد
- پس از رسیدن به دمای پایدار، مصرف انرژی و عملکرد را برای یک فصل پایش کنید
۵ اشتباه رایج در گرمایش از کف
- استفاده از لوله بدون اکسیژن‌بندی: خوردگی دیگ و پمپ در عرض چند سال
- بتنریزی بدون تست فشار یا با افت فشار: هر نشتیای داخل بتن می‌ماند و تعمیرش بازکردن کف است
- دمای آب بالا: ترک خوردن کف، شکست کفپوش و هدر انرژی — رفت باید زیر ۵۵ درجه باشد
- لوپ‌های رها: جابه‌جایی لوپ زیر بتن باعث سایش و پارگی می‌شود
- فاصله‌های نامنظم در نقاط باردار: تجمع حرارت موضعی و پل‌های حرارتی
لوله پنجلایه را از کجا بخریم؟
برندهای پنجلایه بازار: نیوپایپ، سوپرپایپ، ایزوپایپ و ایزیپایپ. در صفحه نمایندگی هر برند در لوله عمده، لیست ده نمایندگی برتر آن برند در تهران، قیمت روز و PDF نرخنامه را پیدا می‌کنید؛ برای پروژه، لیست خرید کامل گرمایش از کف را ارسال کنید تا قیمت همکاری اعلام شود.
